什么是幻象電源?
幻象電源是一種直流電壓(通常為 +48 V),可為某些有源麥克風內的有源組件供電。該電力通過承載音頻信號的相同平衡音頻電纜傳輸。術語“幻象”源于沒有明顯的電源線這一事實。
幻象電源
如上所述,幻象電源是一種為麥克風供電的方法。它由麥克風前置放大器、混音控制臺、音頻接口和獨立幻象電源提供。
幻象電源通過同一根電纜從信號源(在麥克風輸入處)傳輸?shù)禁溈孙L(fēng),該電纜將麥克風的音頻信號從麥克風發送到麥克風輸入。
幻象供電麥克風沒有專用電源線。相反,麥克風通過傳輸音頻信號的同一根電纜供電,因此得名“幻象供電”。
標準幻象電源為 +48 伏特直流電,通??蓮膶?zhuān)業幻象電源獲得。但是,幻象電源的技術范圍為 12-48 伏特,電流額定值在 4 至 22 毫安之間。
幻象電源用于為有源麥克風的有源元件供電。一般來說,它用于為有源麥克風的阻抗轉換器和內部前置放大器以及其他有源電路供電。它還用于對需要外部極化的電容式麥克風的音頭進行極化。
請注意,并非所有有源麥克風都使用幻象電源。直流偏置和外部電源也很常見,具體取決于麥克風的類型。
幻象電源如何工作
現在我們對幻象電源有了表面的了解,讓我們看看它是如何工作的。
幻象電源最終是使用電源或電池為幻象電源供電的電力產生的?;孟箅娫窗ǎ?/span>
?獨立幻象電源裝置
?麥克風前置放大器

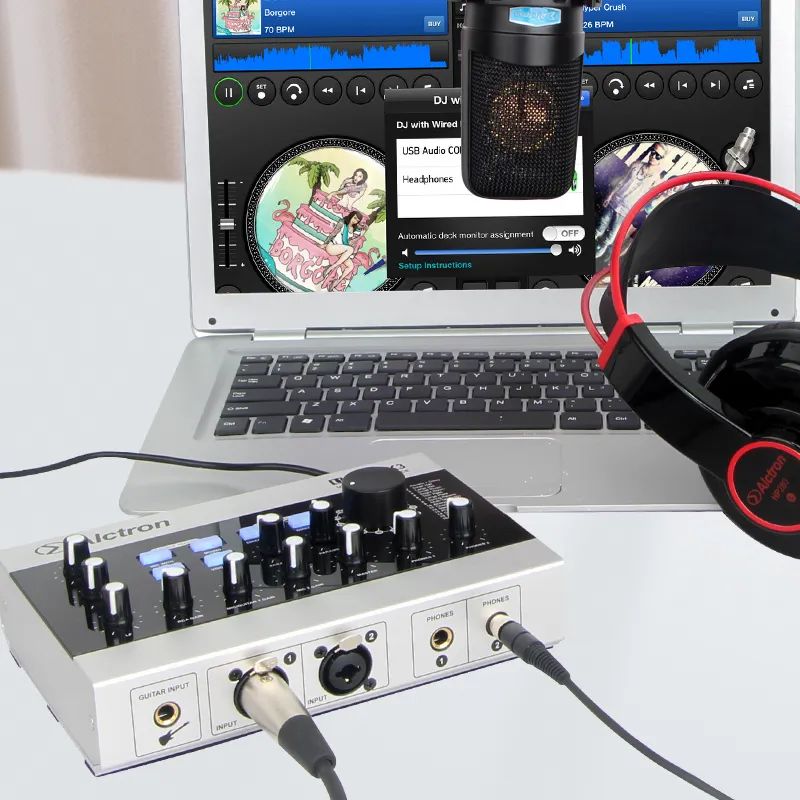

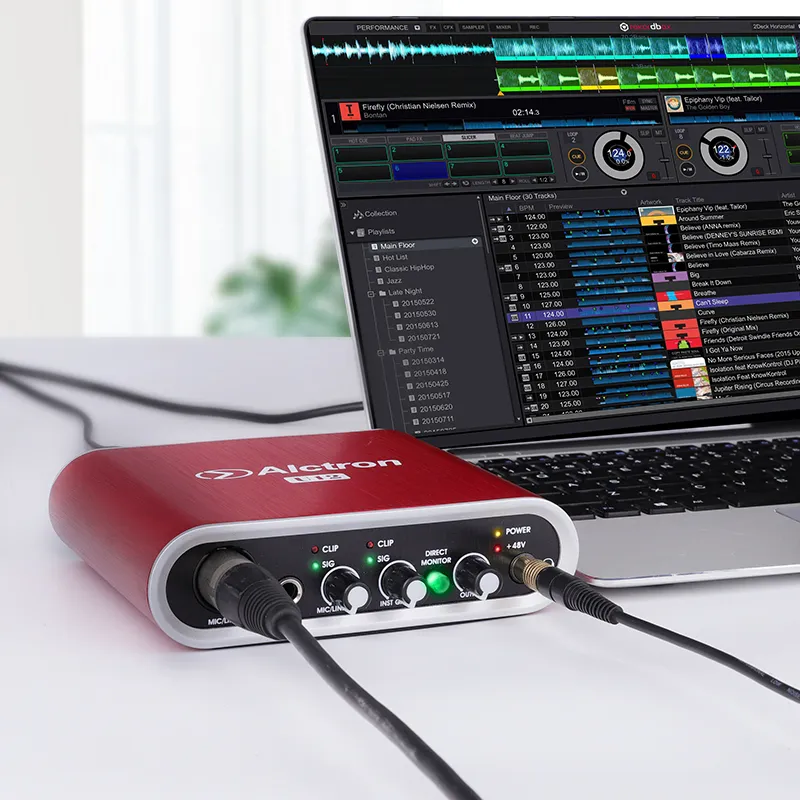

?音頻接口
?音頻混音控制臺
上面列出的電源包含有源裝置,可將主電源或電池電源轉換為麥克風的幻象電源。
如上所述,幻象電源通常是 +48 伏直流電。此 48 V DC 旨在通過音頻線路上的平衡音頻電纜傳輸。
使用典型的 XLR 麥克風線,幻象電源相對于引腳 1(返回)在引腳 2 和 3(分別為正音頻和負音頻)上發送 +48 伏電壓。
麥克風通常通過其連接的 XLR 電纜接收幻象電源。不過,在某些布線情況下,幻象電源可能會通過接線板(通過 TRS 電纜)發送,然后再到達麥克風。
幻象電源和平衡音頻線
為簡單起見,我們將通過常見的(典型的)平衡 3 針 XLR 電纜討論幻象電源。XLR 電纜的接線如下:
引腳1:接地/屏蔽線
引腳2:正音頻信號線
引腳3:負極音頻信號線
基本上,麥克風音頭的音頻通過 XLR 電纜的 2 針和 3 針(相對于 1 針)發送。音頻信號是交流電,2 針傳輸正極性麥克風 信號,3 針傳輸相同信號的翻轉負極性版本。

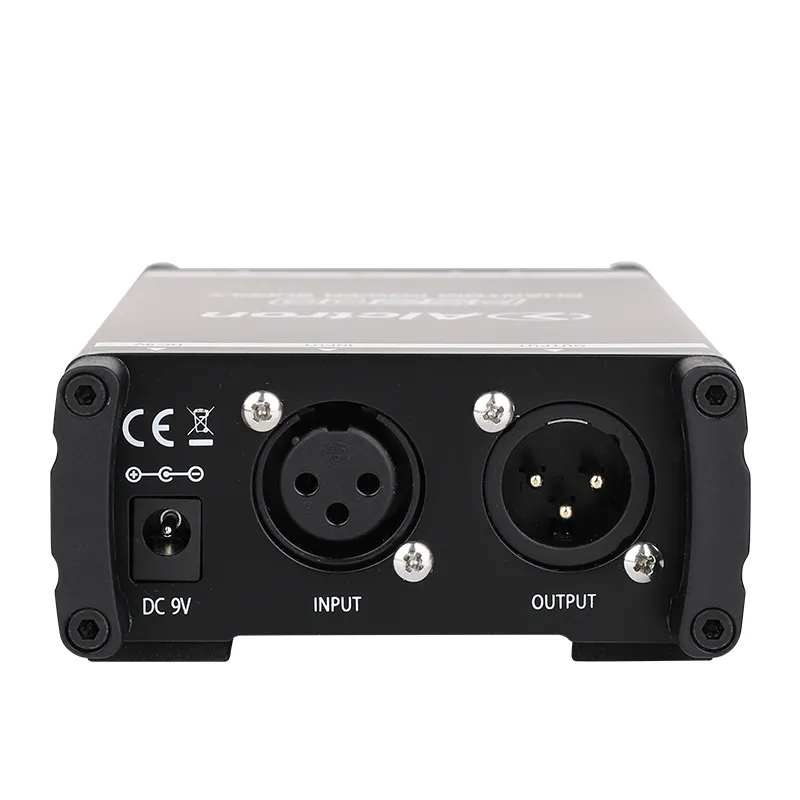

3 針 XLR 母頭和公頭連接
因此,引腳 2 和 3 上的音頻信號彼此完全不同相。在平衡麥克風輸入(前置放大器、接口、混頻器等)處,差分放大器將引腳 2 和 3 之間的差值相加。這意味著產生的音頻信號實際上是兩個同相音頻信號的總和。
此接線設置允許共模抑制 (CMR)。CMR 是指在引腳 2 和 3 上消除相似信號。
例如,電纜中的任何噪音或電磁干擾都會同樣影響引腳 2 和 3。同樣,幻象電源在引腳 2 和 3 上施加相同的 48 伏直流電。
這和幻象電源有什么關系?因?yàn)榛孟箅娫词峭ㄟ^(guò)平衡電纜傳輸?shù)模运粫?huì)影響音頻的聲音,也不會給信號增加噪音!
使用幻象電源為麥克風供電
所以我們知道幻象電源是平衡電纜音頻線上的直流電壓(XLR 的 2 和 3 針)。該電壓由麥克風輸入電路提供,并通過電纜傳輸?shù)禁溈孙L(fēng)的輸出連接器,供麥克風使用。
無論麥克風是否需要幻象電源才能工作,其設計都能有效地從所提供的幻象電源中獲取所需的信號并阻止不需要的信號。
對于無源麥克風,直流電壓通常會在麥克風主體內部停止。這種阻斷可以通過輸出變壓器實現,就像無源帶狀麥克風的情況一樣。它也可以通過使用麥克風輸出電路中的阻斷電容器來實現。
動圈式麥克風有時沒有輸出變壓器。但是,幻象電源通常不會對動圈式麥克風的音頭產生負面影響。
需要幻象電源才能正常工作的麥克風設計有適當?shù)碾娐罚蓪⒒孟箅娫窗l(fā)送到需要的地方。同樣,電路設計用于阻止直流幻象電源電壓進入不需要的電路或到達可能損壞的組件。
本質上,需要幻象電源的麥克風會接受它,而不需要幻象電源的麥克風則會忽略它。
對于需要幻象電源的麥克風,幻象電源可用于以下功能:
?為阻抗轉換器供電
?為有源電路板元件供電
?對外部極化的麥克風振膜進行極化
雖然 +48 V DC 是幻象電源的標準電壓,但并非所有幻象供電麥克風都需要完整的 48 伏電壓。有些可能只需要 9 V DC,而有些甚至可能需要超過完整的 48 伏電壓。
無論所需電壓是多少,麥克風都會設計適當?shù)碾娐穪?lái)升高或降低幻象電源以實現正確的供電。
一些低端和消費級接口、控制臺或其他電源為了降低成本不會提供完整的 48 伏電壓。較低的幻象電源電壓可能會對麥克風的性能產生負面影響。
要了解幻象電源的真實電壓輸出,請查看產品的規格表?;蛘?,使用電壓表檢查針腳 2 和 1 以及針腳 3 和 1 之間的電壓。
幻象電源源自電源總管。有多種電源可以有效產生幻象電源。兩種主要的幻象電源是:麥克風前置放大器和獨立單位。
哪些類型的麥克風需要幻象電源?
有源麥克風需要電源才能正常工作。許多麥克風都使用幻象電源,但并非全部。
不需要幻象電源的麥克風:
?動圈麥克風
?無源帶狀動圈麥克風
?直流偏置駐極體微型麥克風
?電子管麥克風
需要幻象電源的麥克風:
?駐極體 FET 電容式麥克風
?真正的(外部極化)電容式麥克風
?有源帶式動圈麥克風
